JTR3HYBRSM24-50/240AL/CU

test

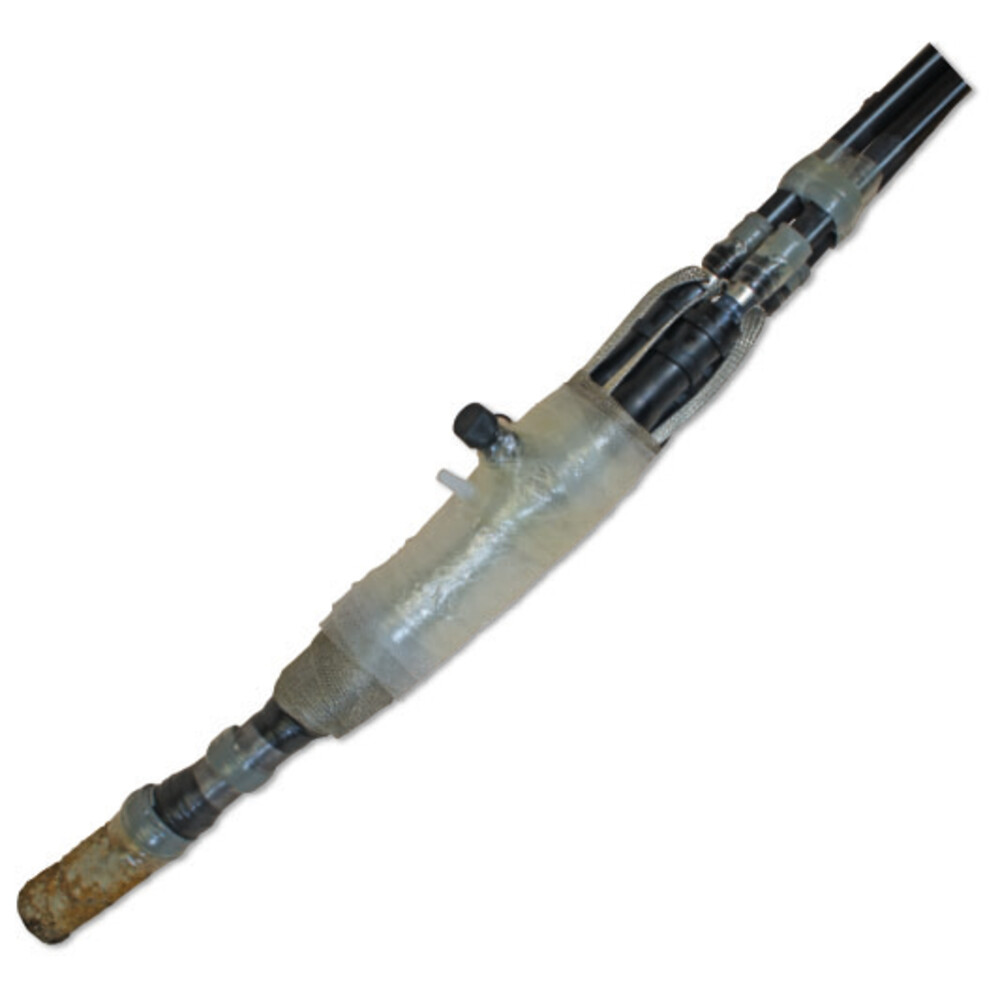

Jonction de Transition HYBride – Corps RF et protection résine 24kV 50-240 mm²

Jonction de Transition Rubanée.


Utilisation :

Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné (tous types : métallisé, ceinture et tri plomb).

Principe :

  • Reconstitution d’isolant par corps Rétractables à Froid.
  • Protection extérieure par injection de résine dans un complexe de rubans alvéolaires et de renfort.
  • Résine polyuréthane bi-composants en sachet : injection manuelle.
  • Raccords à serrage mécanique fournis.

Installation :

  • Jonctions étanches, enterrables ou posées sur tablettes.
  • Mise sous tension 30 mn environ après injection, remblaiement après polymérisation.

Raccords :

Raccords MF 15 SEAU avec vis H 16 et cales de centrage pour sections 50, 95 et 150 mm² (pour câble rond ou sectoral sans mise au rond).

Possibilité d'utiliser la visseuse à choc ESM152

Fiche produit



Réf. Ref Enedis Codet Enedis
JTR3HYBRSM24-50/240AL/CU JTR3HYBRSM2450/240 AL/CU 6790369
