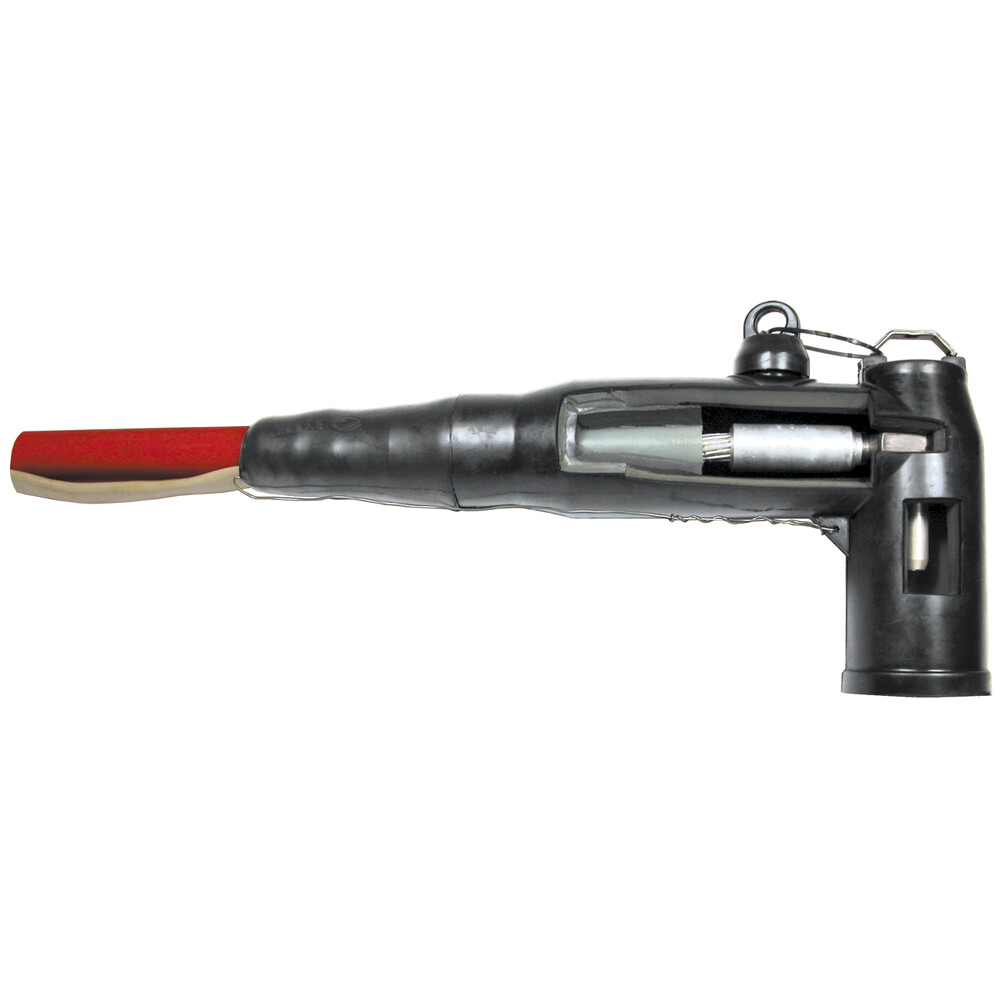

CSE...RSM... / CSD...RSM...
Connecteurs Séparables avec raccords pour le raccordement des câbles unipolaires HTA à isolation synthétique sur transformateurs, cellules, postes compacts, moteurs, etc ...
Utilisation :
- Câble unipolaire à isolation synthétique.
- Capacité : CS. 250 : 50 à 95 mm² / CS. 400 : 95 à 240 mm².
Principe :
- Connecteurs monoblocs en EPDM isolant avec écran semi-conducteur.
- Manoeuvrables hors charge et hors tension.
- Vérification de présence de tension par pointe test.
- Dispositif de fixation pour solidariser les pièces embrochées.
- Possibilité de verrouillage du connecteur séparable.
- La mise sous tension ne doit se faire qu’après embrochage sur une traversée.
Installation :
Installation intérieure et extérieure en toute position.
Raccords :
Raccords à serrage mécanique fournis.
Possibilité d'utiliser la visseuse à choc ESM152.
| Réf. | Ref Enedis | Codet Enedis | Type | Traction | I max |
|---|---|---|---|---|---|
| CSD250ARSM5095 | CSD-250-A-RSM-24-50-95 | 6794104 | Droit | 12 | 250 |
| CSE250ARSM5095 | CSE-250-A-RSM-24-50-95 | 6794105 | Equerre | 250 | |
| CSE400BRSM95240ALU/CU | CSE-400-B-RSM-95-240 | 6794194 | Equerre | 400 |
