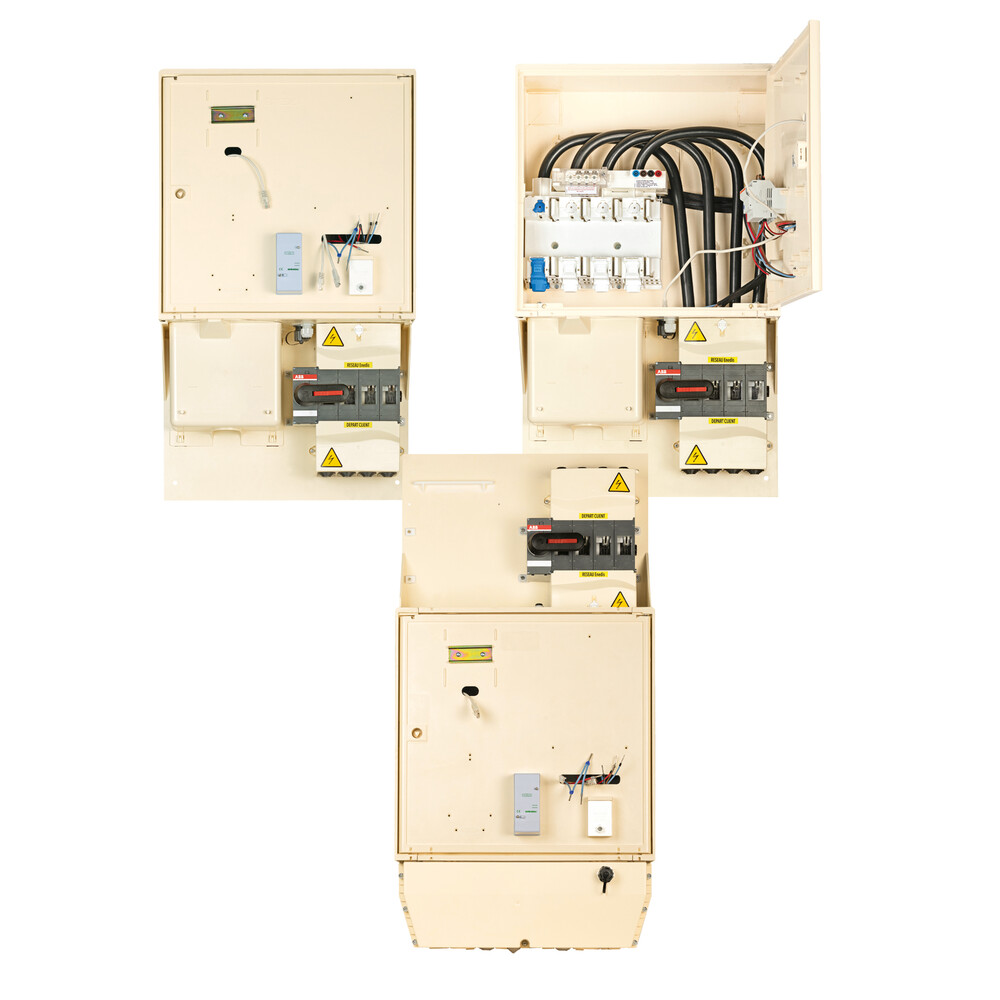

COFFRET DE BRANCHEMENT AVEC INTERRUPTEUR SECTIONNEUR 400A


Coffret de branchement à puissance surveillée (37 à 250 kVA)

Coffrets de branchement à usage intérieur, sans sectionneur aval, comportant une porte précâblée destinée à recevoir un compteur et un MODEM.
La porte est équipée d'une boîte essai intensité, d'un dispositif d'essai tension de 4 douilles femelles diamètre 4 mm. La platine de comptage est de type 500/5A monocalibre de classe 0.2S Etendue.

Ces coffrets sont disponibles en 4 versions de type 1 à 4:

  • Type 1 : arrivée basse, départ bas
  • Type 2 : arrivée basse avec protection 200A (fusible HPC taille 2) ou coupure 400A (barrette coupure taille entraxe 115 mm)
  • Type 3 : arrivée basse, départ haut
  • Type 4 : arrivée haute, départ bas


Capacité de raccordement :

Coffret :

  • neutre : 50 à 150 mm²
  • phase : 50 à 240 mm²


Types de câbles :

  • 50 à 150 mm² aluminium câblé (NFC 33-209) ou cuivre câblé (NFC 32-321)
  • 50 à 240 mm² aluminium câblé (NFC 33-210) ou aluminium câblé ou massif (NFC 32-321)
  • 95 à 240 mm² aluminium câblé suivant H-M24-2007-03199-FR

Dispositif de sectionneur aval - Variante 3 :

  • Dispositif 400A : 50 à 240 mm² cuivre U1000 R2V ou aluminium U1000 AR2V (NF C 32-321)

Les sections sont à déterminer en fonction de l'intensité de service et la distance du coffret au point abonné

Fiche produit



8 Produits trouvés
Libellé Code produit Codet Enedis Code Eclair Hauteur (mm) Largeur (mm) Profonfeur (mm) Poids (kg)
COFF BPS 400A T1 SANS CPT/MODEM 80428 6988904 80257 690 230 158 6.6
COFF BPS 400A T1 SANS CPT/MODEM ECLAIR 80527 6988904 690 230 158 6.6
COFF BPS 400A T2 SANS CPT/MODEM 80432 6988914 80529 690 230 158 6.6
COFF BPS 400A T2 SANS CPT/MODEM ECLAIR 80529 6988914 690 230 158 6.6
COFF BPS 400A T3 SANS CPT/MODEM 80435 6988924 80531 690 230 158 6.6
COFF BPS 400A T3 SANS CPT/MODEM ECLAIR 80531 6988924 690 230 158 6.6
COFF BPS 400A T4 SANS CPT/MODEM 80437 6988934 80534 690 230 158 6.6
COFF BPS 400A T4 SANS CPT/MODEM ECLAIR 80534 6988934 690 230 158 6.6
