FPSE
Ensemble complet de ferrure support destiné au raccordement aéro-souterrain protégé par parafoudre Zno à enveloppe synthétique.

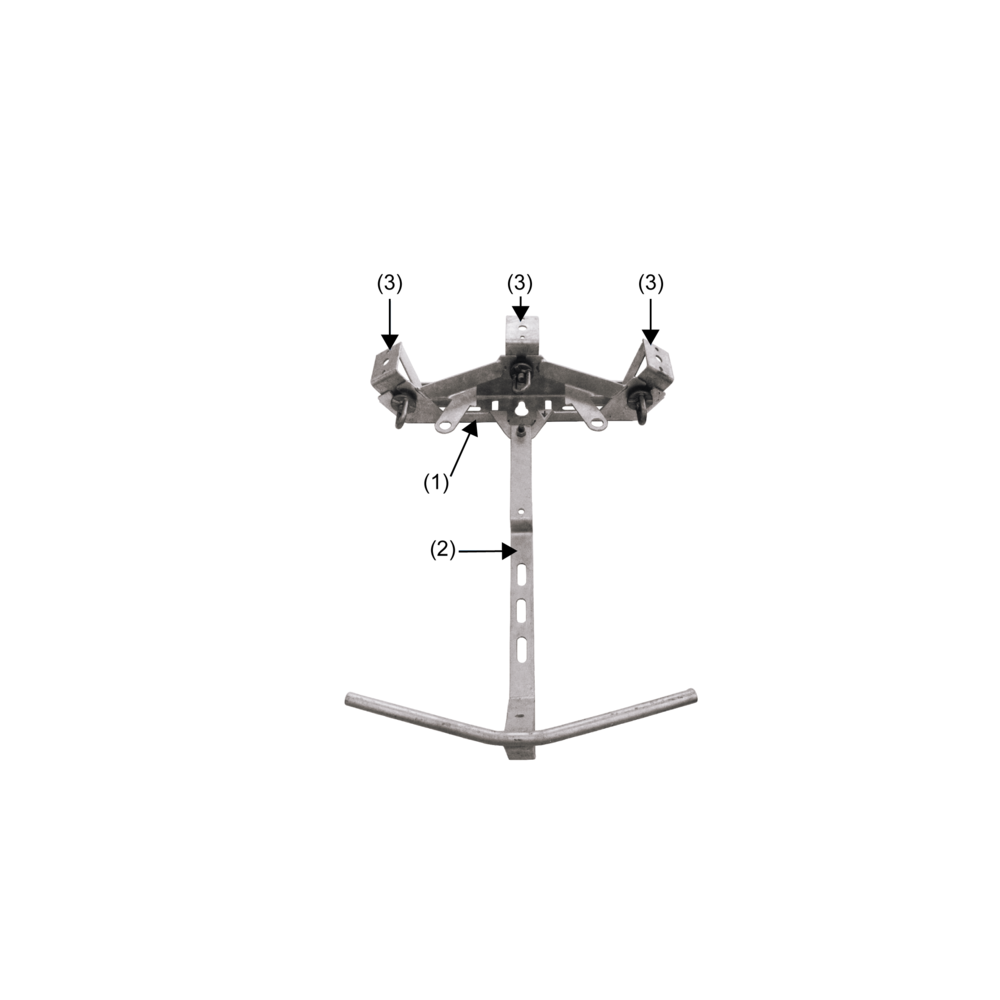

Il se compose :
- D'une ferrure FPS (1) à fixer :
– soit par deux boulons traversants à entraxe 70 mm,
– soit par un feuillard inox de largeur 50 mm, ou deux feuillards largeur 20 mm.
- D'une ferrure de liaison électrique rigide FPSL (2) pourvue d'un trou Ø 11 mm destiné à recevoir la câblette et les tresses du câble souterrain et d'une tige ronde Ø 20 mm, longueur 2 x 250 mm situé à 800 mm sous le parafoudre central pour permettre la pose provisoire d'étaux.
- De trois sabots FPS SABOT (3) de montage, équipés d'écrous à anneaux.
Matière :
- Ferrure support, liaison rigide et sabots : acier galvanisé.
- Ecrous à anneaux pour fixation des sabots : alliage d'aluminium traité.
