NTD101FA

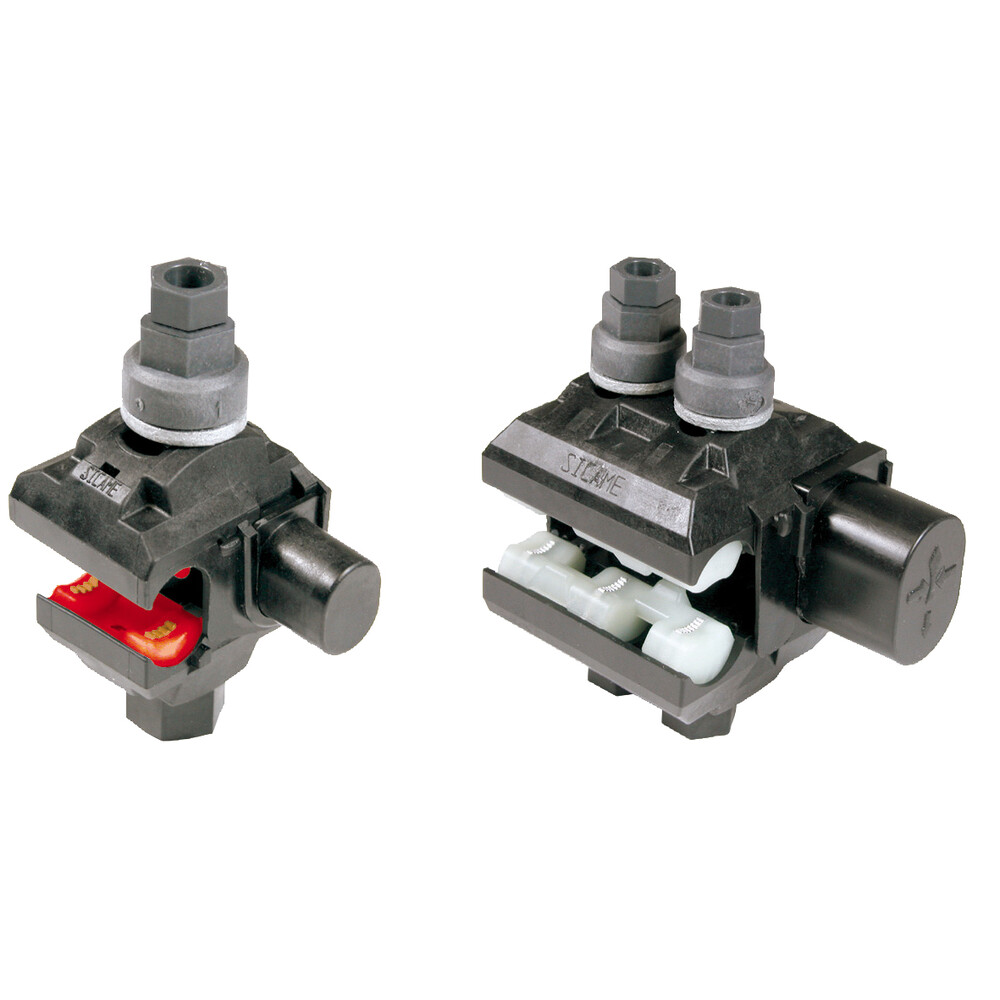

Connecteur à serrage simultané P: Nu Cu 6-70 / D: perforation d'isolant 2.5-35

Tension assignée : 0,6 / 1kV.

Ligne principale: Câble nu Cu ou  AAC, AAAC, ACSR.

Ligne dérivée : câble isolé classe 1 ou 2 avec âme Cu ou Al, massive ou câblée. Epaisseur maximale admissible de la gaine : 2,5mm.

Travail sous tension ou hors tension au contact.

Caractéristiques principales :

  • Connecteur étanche ayant une structure isolante de haute résistance mécanique et climatique.
  • Côté principal : Transfert électrique par lames de contact sur ligne nue et maintien ferme des câbles sur cales semi-rigides avec graisse :
    – Modèles AFA avec cales blanches, lames alliage d’aluminium.
    – Modèles FA avec cales rouges, lames alliage cuivre.
    – Modèles EFA avec cales roses, lames alliage cuivre étamé.
  • Connexion simultanée avec perforation d'isolant en dérivé.
  • Visserie galvanisée, hors potentiel.
  • Bouchon amovible isolant, équipé d'un joint à lèvres, permettant de reconstituer l'isolement de l'extrémité du conducteur dérivé et le départ de la dérivation vers la droite ou la gauche.

Options et produits associés :

  • Clé de maintien (KJ 17 M. Code produit : 1 000 007 853) : facilite le maintien du connecteur pendant le serrage.
  • Pour certains modèles (T), un dispositif interne maintient le connecteur ouvert lors de l’approche. Pour les autres modèles maintien par cale fusible en option : ajouter “T” à la référence.
  • Option "C" : connecteur livré avec circlip jaune sur la tête fusible pour repérage rupture tête. Ajouter “C” à la référence, ex. : NTD101FAC.
  • Option "X" : boulon en acier inoxydable.

Fiche produit



Réf. Taille Nb. Hex (mm) Couple (Nm) Type Couleur
NTD101FA M8 1 13 14 Connecteurs de branchement
