COFFRET S20


Coffret individuel de branchement électrique

Cette gamme de coffrets porte le sigle éclair


  • Coffret S20 vide
  • Coffrets S20 équipé monophasé-triphasé + neutre
  • Connectique amont-aval pour le passage en version triphasée + neutre
  • Coffrets S20 équipé d'une platine pour le branchement type 2 triphasé + neutre, avec ou sans socle

Connectique arrivée à perforation d'isolant, montée dans boîtier primaire

Connectique départ avec câblette arrivée au compteur montée sur panneau

  • Equipement de base monophasé arrivée et départ

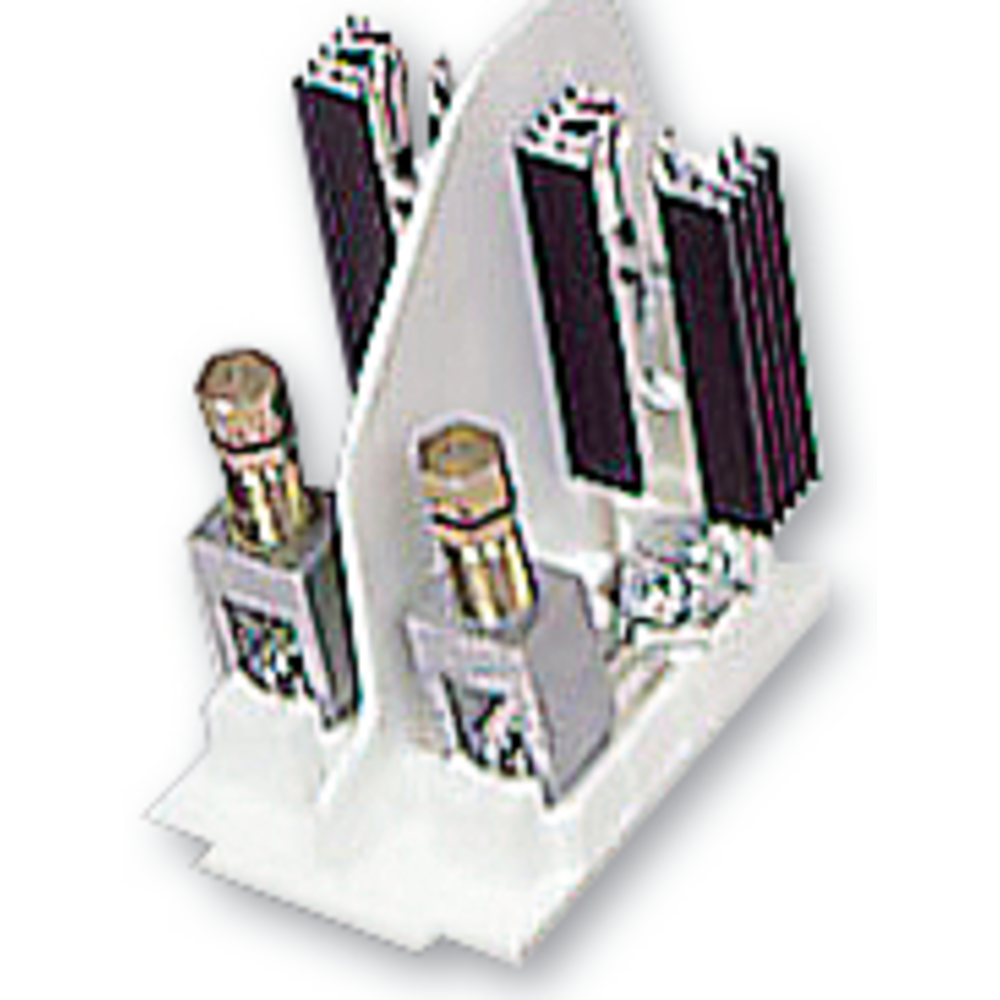

  • Module d'arrivée MODAR pour équilibrage de phase ou arrivée triphasée
  • Module de départ MODEP pour passage en triphasé

Panneau obturé dans le cas où le compteur est déporté. Le panneau est équipé de câblette avec embout à perforation d'isolant

Fusibles AD taille 00 à associer à la connectique

Capacité de raccordement :

  • Cuivre câblé : 10 à 25 mm²
  • Aluminium câblé : 16 à 25 mm²
  • Aluminium massif : 16 à 35 mm²

Fiche produit



9 Produits trouvés
Libellé Code produit Codet Enedis Code Eclair Hauteur (mm) Largeur (mm) Profonfeur (mm) Poids (kg)
C2300 VIDE R ECLAIR 26858 6980019 485 350 195 4.23
C2300 MT ECLAIR 26553 6980130 485 350 195 4.856
C2300 TAMT ECLAIR 26554 6980134 485 350 195 5.83
MODAR S20 69 80 136 26466 6980136 26466 0 0 0 0
MODEP S20 2Ph 69 80 137 26467 6980137 26467 0 0 0 0
MODEP S20 2Ph CPI 26851 6980139 26851 0 0 0 0
C2300 BL TRI T2 ECLAIR 80795 6980327 485 350 195 5.273
C2300 ENS2 BCHT+BL+ETR ECLAIR 80468 6980329 1000 350 390 0
C2300 C/S BL TRI T2 ECLAIR 6980328 80785 6980328 1000 350 195 0
