Spécification Enedis :
Enedis HN 66-S-50
Conforme  au logiciel de calcul CAMELIA

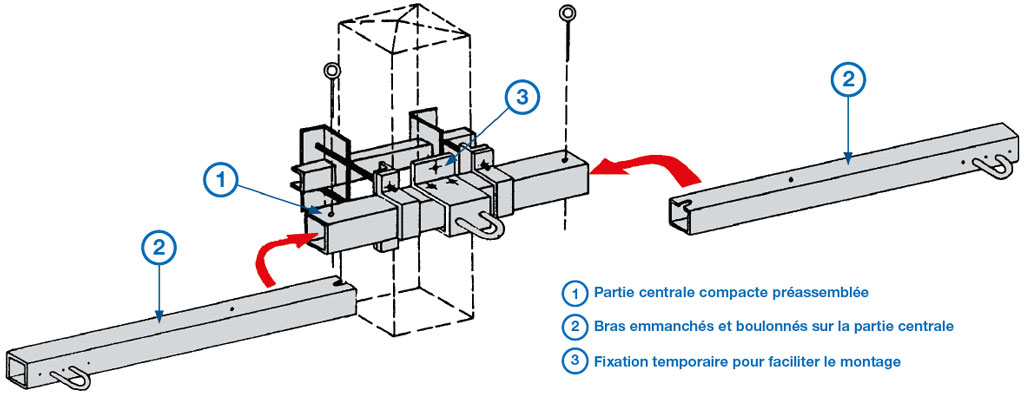

Afin de mieux satisfaire les besoins des utilisateurs, et en particulier des équipes Enedis TST, nous vous proposons une gamme complète de traverses modulaires à faible déformation :

  • Compatible sur tous les supports : béton, bois* et métal*.
  • Pas de double traverse diffi cile à assembler sur support existant.
  • Faible envergure d’un support équipé au sol de la partie centrale, ce qui solutionne les problèmes de levage et mise en position.
  • Faible masse.
  • Transport et manipulation simplifiés.
  • Toutes les valeurs d’écartement entre conducteurs et efforts nominaux sont prévus.

LES PLUS

 Une conception pratique
 Une grande souplesse d’utilisation
 Une manipulation simplifiée

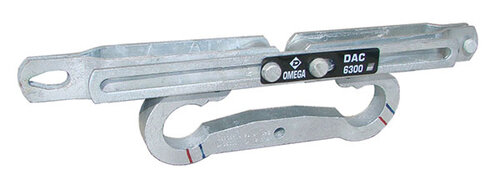

Les caractéristiques mécaniques de ces traverses associées à l’utilisation des dispositifs à allongement contrôlé « OMEGA », apportent un supplément de garantie considérable vis-à-vis des surcharges exceptionnelles en arrêt simple et double.

Leur caractère universel permet leur utilisation en arrêt simple ou double, associé au DAC « OMEGA ».

TABLEAU DES MASSES ÉLÉMENTAIRES (traverses de type KNA)

  Masse (Kg)
Réf.  Partie centrale 1 bras Nombre
de bras
KNA1X (1600 à 2500)
KNA1Y (2000 à 5000)
KNA1U (4000 à 5000)		 24 8 2
KNA2X (1600 à 2000)
KNA2Y (2500 à 4000)		 24 9 2
KNA3X (1600)
KNA3Y (3150)		 24 11 2
KNA1X (3150)
KNA1Y (6300 à 8000)
KNA1U (6300 à 8000)		 32 10 2
  Masse (Kg)
Réf.  Partie centrale 1 bras Nombre
de bras
KNA2X (2500 à 3150)
KNA1Y (2000 à 5000)
KNA1U (4000 à 5000)		 32 11 2
KNA2X (1600 à 2000)
KNA2Y (2500 à 4000)		 32 14 2
KNA2X (8000 à 10000)
KNA2Y (8000 à 10000)
KNA2U (8000 à 12500)		 50 27 2
KNA3X (3150 à 6300)
KNA1Y (6300 à 8000)
KNA1U (6300 à 8000)		 50 27 2
KNA3U (6300) 66 27 2

 Résistance mécanique

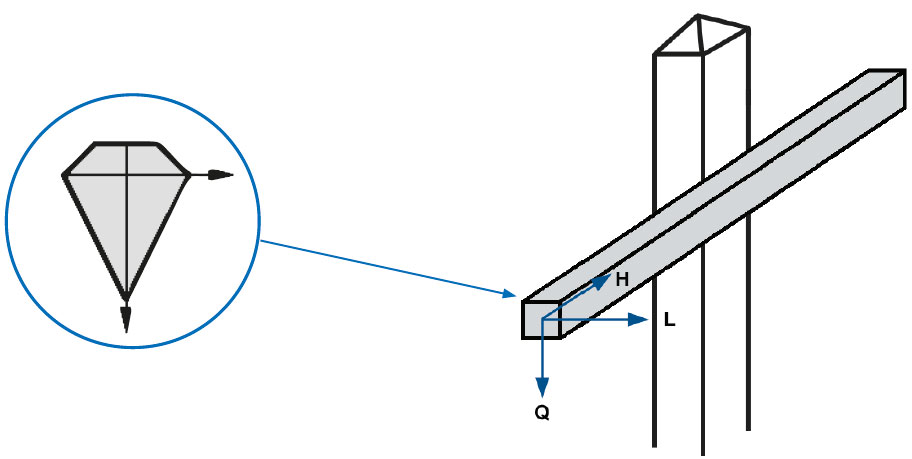

DIAGRAMME D'EFFORT

Désignation Utilisation Equation Diagramme
X Ancrages et simples fixations L + 0,5 Q + 0,3 H ≤ λ f
Y Ancrages ou arrêts L + Q + 0,5 H ≤ λ f
Z Ancrages ou arrêts L + 2 Q + 0,8 H ≤ λ f
U Arrêts simples L + 2 Q + 0,8 H ≤ λ f

Composantes de l'effort par phase sur l'armement :
L = longitudinale.
Q = verticale.
H = transversale.
f = effort nominal unitaire de l’armement.
λ = cœfficient de travail dépendant de l’hypothèse considérée et de la fonction du support  égal à :
- 1 : effort nominal.
- 1,9 : limite élastique.
- 2,5 : ruine de l’armement sans désolidarisation des éléments.

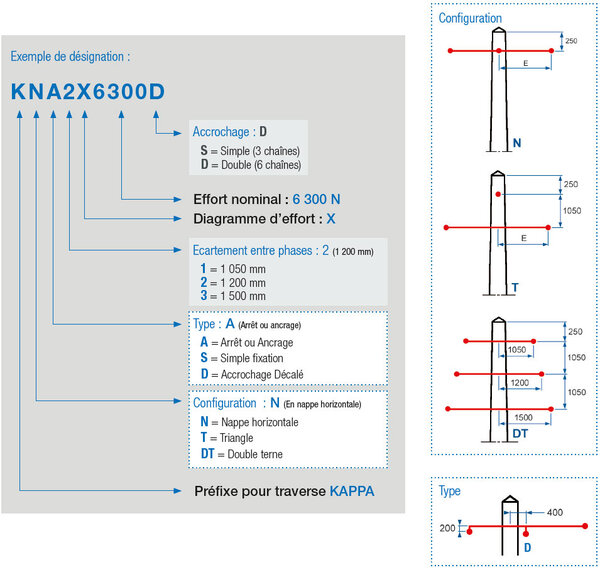

Désignation :

Les désignations sont celles retenues par la spécification Enedis HN 66-S-50 et énoncées par le logiciel CAMELIA précédées du préfixe K.



Préfixe Configuration Type Écartement entre phases (E) Diagramme d'effort Effort nominal (N) Accrochage
K N A, S, D 1, 2, 3 X, Y, Z, U 1 600
2 000
2 500
3 150		 S, D
K T A, S, D 1, 2, 3 X, Y, Z, U 4 000
5 000
6 300
8 000		 S, D
K DT A, S, D 1, 2, 3 X, Y, Z, U 10 000
12 500
16 000
20 000		 S, D

 MONTAGE SUR SUPPORT MÉTALLIQUE

Le montage des traverses KAPPA sur supports métalliques doit se faire à l’aide de platine SGM. Les supports métalliques doivent être prévus avec une platine SGM, soudée à la hauteur de fixation de la traverse (Fig. 1).

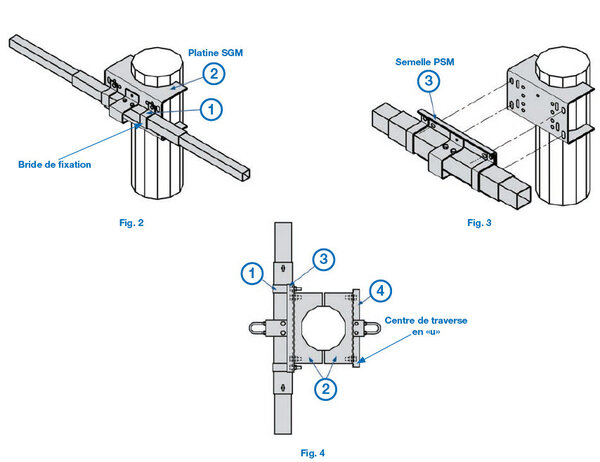

Montage général (Fig. 2) :
Les brides de fixation (1) de la traverse sont directement montées sur les trous A, B, C ou D de la platine SGM (2) à l’aide de quatre boulons BH16 60 ou BH16 80, classe 6-8 (non fournis).

Cas particulier (Fig. 3) :
Les traverses dont les références figurent sur le tableau ci-dessous doivent être équipées d’une ou de deux semelles PSM (3) avant d’être fixées sur la ou les platines SGM du support.

Cas des montages doubles (Fig. 4) :
La contre-traverse en « U »  (4)  est fixée sur la platine SGM2 à l’aide de deux boulons BH22 70.

Réf. traverse Réf. ensemble de fixation Composition
KNA2X4000 à 5000 KNA2Y8000 à 10000 KNA2(U/Z)8000 à 12500 ESM1 1 PSM + 10 BH22 70
KN(A/D)3X3150 à 6300 KNA3Y6300 à 12500 KNA3(U/Z)8000 à 12500
KT(A/S)2X4000 à 5000 KTA2Y8000 à 10000 KTA2(U/Z)8000 à 12500
KT(A/S)3X3150 à 6300 KTA3Y6300 à 12500 KTA3(U/Z)8000 à 12500
KDT(A/S/D)X3150 KDTAY6300 _
KNA3(U/Z)16000 à 20000 KTA3(U/Z)16000 à 20000 KDTA(Y/U/Z)8000 ESM2 2 PSM + 10 BH22 70
+ 4 TIF16 1000


 MONTAGE SUR POTEAU BOIS

Poteaux KAPPA TYPE KIA KAPPA TYPE KNA...D KAPPA TYPE KNA...S/JND...S

Poteaux en chevron
CH
•    2 ferrures EPB1
•    1 ferrure EPB3
•    16 BH16 100
•    16 rondelles PL50
•    4 TIF 16 1000
•     1 ferrure EPB1
•     1 ferrure EPB3
•     1 ferrure EPB5
•     16 BH16 100
•     16 rondelles PL50
•     1 ferrure EPB1
•     1 ferrure EPB3
•     2 CNV 60 ... P
•     12 BH16 100
•     8 rondelles PL50

Poteaux contrefichés
CFX, CFY inclinaison 1/5 (A=11,5°)
CFZ inclinaison 1/3 (A=18,5°)
•    1 ferrure EPB1
•    1 ferrure EPB2
•    1 ferrure EPB4
•    16 BH16 100
•    16 rondelles PL50
•    4 TIF 16 1000
•    1 ferrure EPB1
•    1 ferrure EPB2
•    1 ferrure EPB5
•    16 BH16 100
•    8 rondelles PL50
•    1 ferrure EPB1
•    1 ferrure EPB2
•    2 CNV 60 ...P
•    12 BH16 100
•    8 rondelles PL50


 MONTAGE SUR POTEAU BETON

La cornière permet le positionnement de la ou des traverses, par rapport à la tête du support.

 Cette cornière doit toujours être située sur la face supérieure de la traverse (vers le haut).

Elle facilite la mise en place et permet de reprendre l’effort dû au poids.

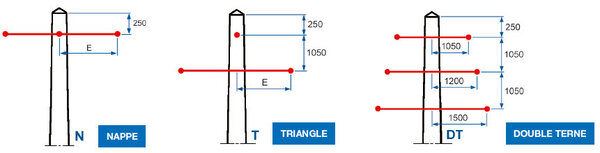

CONFIGURATION :
Dans le cas ou le support ne possède pas de trous, il faut respecter les distances :
–    250 mm par rapport à la tête du support,
–    1 050 mm entre les différentes traverses, pour les types triangle ou double ternes.

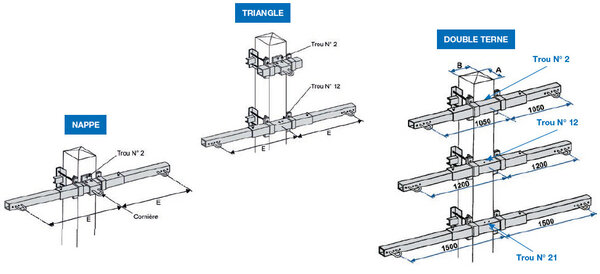

Traverses :
Le trou Nº 2 permet d’avoir la traverse à 250 mm de la tête du support.
Les trous Nº 12 et 21 éloignent les traverses de 1 050 mm.
