RESISTANCE MECANIQUE

Les portiques répondent à la spécification suivant les diagrammes rhombiques et leurs équations caractéristiques du tableau ci-dessous. Ils correspondent aux armements figurant dans la bibliothèque du logiciel de calcul mécanique des lignes aériennes (CAMELIA).

Diagramme de résistance mécanique

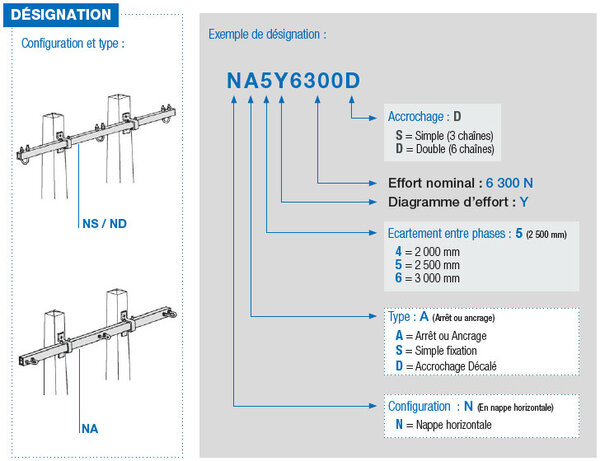

Désignation  Utilisation équation Diagramme
X Ancrages et simples fixations L + 0,5 Q + 0,3 H ≤ λ f
Y Ancrages ou arrêts L + Q + 0,5 H ≤ λ f

Composantes de l’effort par phase sur l’armement :
L = longitudinale.
Q = verticale.
H = transversale.
f = effort nominal unitaire de l’armement
λ = cœfficient de travail dépendant de l’hypothèse considérée et de la fonction du support égal à :
– 1 : effort nominal.
–  1,9 : limite élastique.

Une gamme complète de portiques à faible déformation, facile à installer :

PRINCIPES DE MONTAGE :

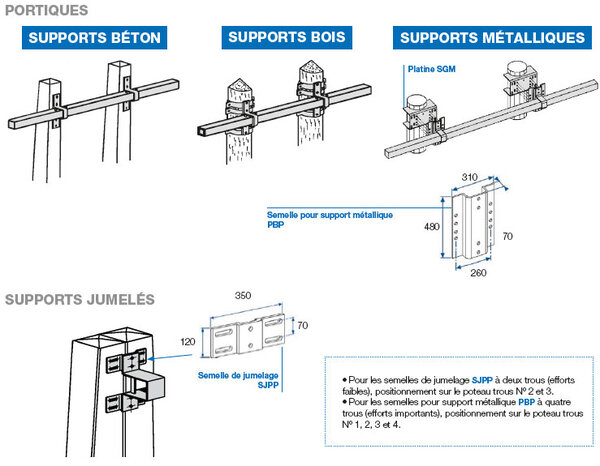

Les armements sont destinés à être mis en place sur :

  • poteaux béton, simples ou jumelés,
  • poteaux bois, simples ou jumelés,
  • poteaux métalliques avec semelle de fixation standard soudée SGM.

LES PLUS

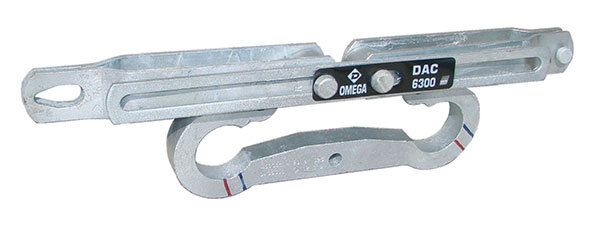

 Les caractéristiques mécaniques de ces traverses associées à l’utilisation des dispositifs à allongement contrôlé OMEGA, apportent un supplément de garantie considérable vis-à-vis des surcharges exceptionnelles en arrêt simple et double.
Leur caractère universel permet leur utilisation en arrêt simple ou double, associé au DAC OMEGA.
