INSTALLATION ET RACCORDEMENT

L’indicateur de défaut communicant MX 482 doit être installé horizontalement, dans n’importe quelle direction. Il peut être fi xé à un poteau en bois ou en béton. Sur un poteau en béton, l’indicateur peut être fi xé soit sur un côté plat ou sur un coin.

ÉTAPE 1

FIXATION DE L'INDICATEUR DE DÉFAUT MX482 AU POTEAU

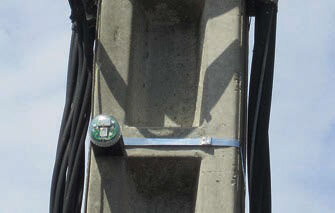

Placez l’indicateur MX 482 sur le poteau à l’endroit où a été effectuée la vérification de la communication LORAWAN (se référer au guide utilisateur).
Faites passer un collier en acier inoxydable de 20 mm de large et de 0,4 mm d’épaisseur à travers la fente arrière et cercler l’appareil sur le poteau en évitant de coincer le câble de terre lorsque vous serrez le collier au poteau.

ÉTAPE 2

RACCORDER L’INDICATEUR DE DÉFAUT MX482 AU CABLE DE TERRE
Avec un connecteur en C, connecter une longueur de 500 mm de câble de terre au-dessus de l’indicateur MX 482.

Passer la longueur de câble dans le trou central du boîtier MX482 et connecter l’autre côté sur la descente de terre par un 2ème connecteur en C.

Couper la portion de descente de terre en dessous du connecteur supérieur et au-dessus du connecteur inférieur.

ÉTAPE 3

RESEAU LORAWAN -> Se rapporter au «Guide utilisateur»


MAINTENANCE PROGRAMMÉE
L’indicateur MX 482 ne nécessite pas de maintenance programmée tant que le message d’état est transmis. La durée de vie théorique dans des conditions normales d’utilisation est de 15 ans.


MAINTENANCE NON PROGRAMMÉE
Si le message d’état n’est plus transmis Programmer une intervention pour changer l’appareil. L’appareil usagé doit être retourné
chez DERVASIL pour contrôle et réparation éventuelle
Si le message d’état indique un niveau batterie < 15% Programmer une intervention pour changer l’appareil. L’appareil usagé doit être retourné
chez DERVASIL pour mise en place d’une pile neuve et contrôle.
Envoi d’un message d’Alarme Intervenir sur le poste pour vérifier visuellement par les LED allumées la défaillance
des parafoudres et changer le jeu.
Réinitialiser l’indicateur MX 482 selon guide utilisateur. L’indicateur MX 482 retrouvera son statut normal avec le retour de la tension et le courant de fuite associé.
