SCHÉMATIQUE GÉNÉRALE D’UN BRANCHEMENT INDIVIDUEL

  • La liaison au réseau (§3.3.2 de la norme) :
    - Partie de branchement reliant le point de raccordement au réseau au premier appareil de sectionnement ou de protection (CCPI), ce premier appareil fait partie de la liaison.


  • La dérivation individuelle (§3.3.7 de la norme) :
    - Canalisation issue d’un CCPI (Coupe-Circuit Principal Individuel) et desservant un seul point de livraison.

  • Les appareils de contrôle et de protection (Compteur et AGCP).

  • Le circuit de communication du branchement.

 LES DIFFÉRENTS BRANCHEMENTS INDIVIDUELS CONSOMMATEURS

Soutirage de la totalité de la consommation d’énergie électrique. Branchements individuels à puissance limitée P ≤ 36kVA (60A)

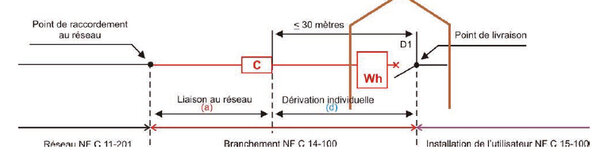

  •  Branchement de type 1 : longueur ≤ 30 mètres
    -> La disposition des lieux permet de placer le point de livraison dans les locaux de l’utilisateur sans que la longueur de la dérivation individuelle n’excède 30 mètres.

C : CCPI (Coupe-Circuit Principal Individuel)  •  Wh : Compteur  •  D1 : AGCP (Appareil Général de Commande et de Protection)

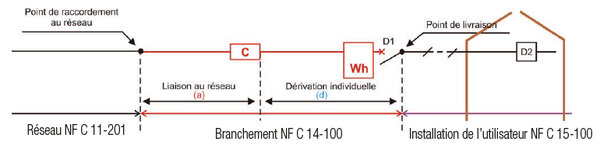

  •  Branchement de type 2 : longueur > 30 mètres
    -> La longueur du branchement est supérieure à 30 mètres ou la disposition des lieux ne permet pas d’installer l’AGCP
    (D1) dans les locaux de l’utilisateur ; ce dernier est alors placé en général à proximité du CCPI et un dispositif D2 est installé dans les locaux de l’utilisateur afi n d’assurer la coupure d’urgence et le sectionnement.

C : CCPI (Coupe-Circuit Principal Individuel)  •  Wh : Compteur
D1 : AGCP (Appareil Général de Commande et de Protection) • D2 : Dispositif assurant la coupure d’urgence et le sectionnement

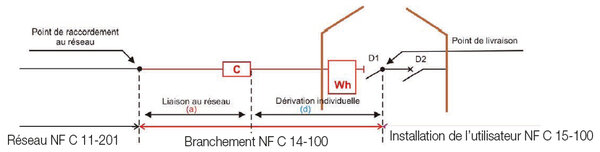

  •  Branchements individuels à puissance surveillée P de 36 à 250 kVA (400A)
    -    Branchement où la puissance appelée au point de livraison est surveillée par un appareil de mesure. Les éventuels dépassements de la puissance souscrite par l’utilisateur sont enregistrés par le gestionnaire du réseau de distribution.
    -    Le point de livraison correspond aux bornes aval du dispositif de sectionnement placé chez l’utilisateur, ou dans un local technique. Ce dispositif de sectionnement doit être à coupure visible.
    -    Il est destiné à pouvoir séparer du réseau l’appareil général de commande et de protection de l’utilisateur, sans intervention
    du gestionnaire du réseau de distribution.

C : CCPI (Coupe-Circuit Principal Individuel)  •  Wh : Dispositif de comptage
D1 : Dispositif assurant le sectionnement et la coupure visible  •  D2 : AGCP (Appareil Général de Commande et de Protection)

 LES DIFFÉRENTS BRANCHEMENTS INDIVIDUELS PRODUCTEURS

Injection du surplus ou de la totalité de la production d’énergie électrique.

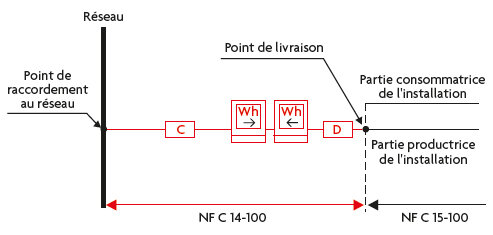

  •  Branchements individuels à puissance limitée ou surveillée (injection du surplus de production)
    -> Le branchement comporte un seul point de raccordement au réseau et un seul point de livraison à l’utilisateur. Il permet le soutirage (la fourniture par le réseau de tout ou partie de la consommation) ou l’injection vers le réseau de distribution de tout ou partie de la production de l’installation en fonction de la production et de la consommation du moment.

C : CCPI  •  D : si puissance limitée : AGCP, si puissance surveillée : dispositif assurant le sectionnement et la coupure visible.

 D'INFORMATIONS NORMATIVES

  • Se référer au § 3.2.7 Branchement à puissance surveillée Norme NF C 14-100 édition 2008
  • Se référer au § 3.2.9 Branchement producteur-consommateur Norme NF C 14-100 édition 2008

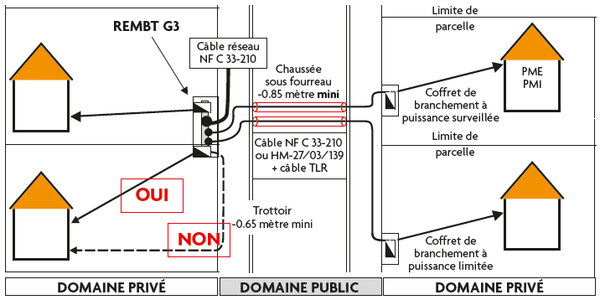

 LA DÉRIVATION INDIVIDUELLE D’UN BRANCHEMENT

La dérivation individuelle se trouve dans un domaine privé ou dans une enceinte close. Son parcours ne doit pas empiéter sur des domaines privés (terrains et locaux) autres que celui desservi.

Chacune d’entre elles comporte à son origine un dispositif de protection contre les court-circuits ou de sectionnement (CCPI). Côté utilisateur, elle débouche dans le tableau de contrôle.

 LONGUEUR DES DÉRIVATIONS INDIVIDUELLES

Longueurs données pour une chute de tension à 2% dans un câble à âme aluminium (Alu) et dans un câble à âme cuivre (Cu). Source NFC 14-100 édition 2008.

Type de client desservi Construction pavillonnaire conventionnelle Construction pavillonnaire
à forte consommation		 Petite et moyenne
entreprise ou industrie
Puissance d’abonnement monophasé
12 kVA (60A)		                       Alu      Cuivre _ _

Section 162 :     -       28m
Section 252 : 24m    40m
Section 352 : 36m    56m
Puissance d’abonnement monophasé
18 kVA (90A)
INTERDIT DANS LE NEUF		 _                              Alu   Cuivre _
 Section 162 :      -       17m
Section 252 : 16m      28m
Section 352 : 24m      36m
Puissance d’abonnement
triphasé + neutre
36 kVA (60A)		 _  Alu   Cuivre    Alu    Cuivre
 Section 162 :      -        56m
Section 252 : 48m      80m
Section 352 : 72m    112m		  Section 162 :      -          56m
Section 252 : 48m        80m
Section 352 : 72m      112m
Puissance d’abonnement
triphasé + neutre
60 kVA (100A)		 _ _    Alu    Cuivre
 Section 502 : 54m      87m Section 702 : 75m    121m Section 952 : 102m    165m
Puissance d’abonnement
triphasé + neutre
120 kVA (200A)		 _ _  Alu    Cuivre
 Section 702 :   -            61m
Section 952 : 51m       82m
Puissance d’abonnement
triphasé + neutre
250 kVA (400A)		 _ _  Alu    Cuivre
Section 1852 :     -         80m
Section 2402 : 65m    104m

 CÂBLES DE RÉFÉRENCE NORMALISÉS

Type de câble Aluminium âme massive Aluminium âme câblée Cuivre âme câblée
Liaison au Réseau _ NF C 33-210 et NFC 32-322 NF C 32-322
Liaison Dérivation Individuelle NF C 33-210 et NFC 32-321 NF C 33-210 et NFC 32-321 NF C 32-321 et NF C 32-322

 D'INFORMATIONS NORMATIVES

  • Se référer au § 8 Dérivations Individuelles Norme NF C 14-100 édition 2008
  • Se référer au Tableau 7 Longueurs maximales des câbles de branchement Norme NF C 14-100 édition 2008
  • Se référer au Tableau 16 Mise en œuvre des canalisations Norme NF C 14-100 édition 2008
